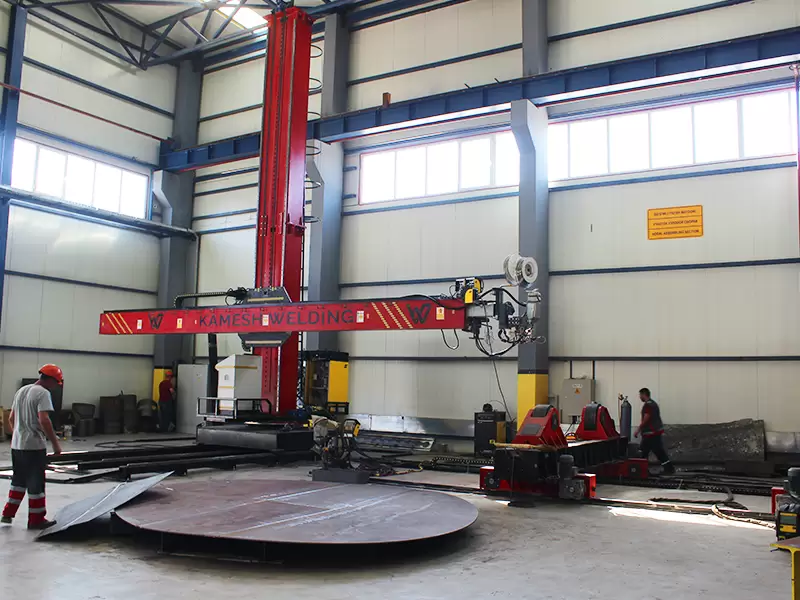

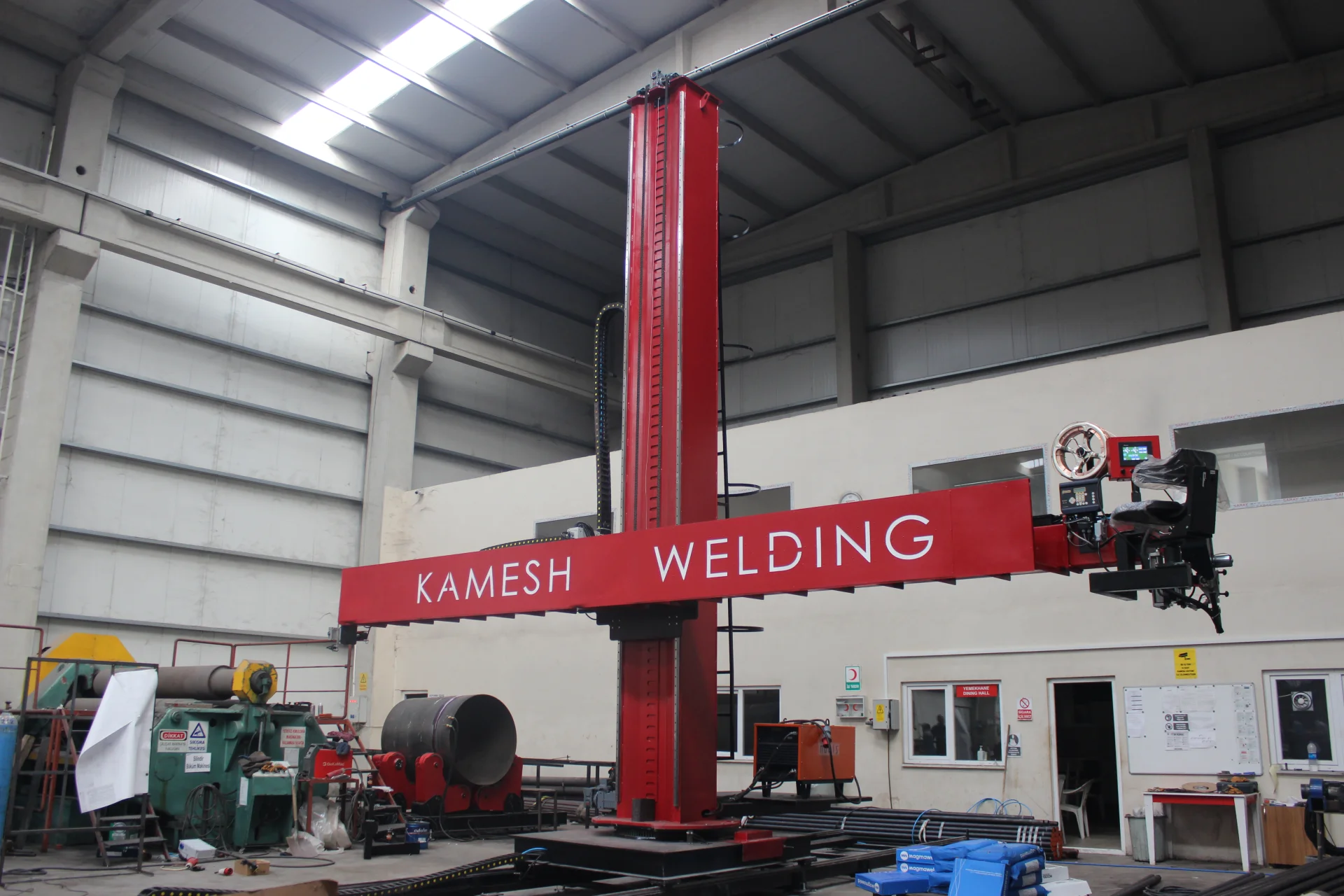

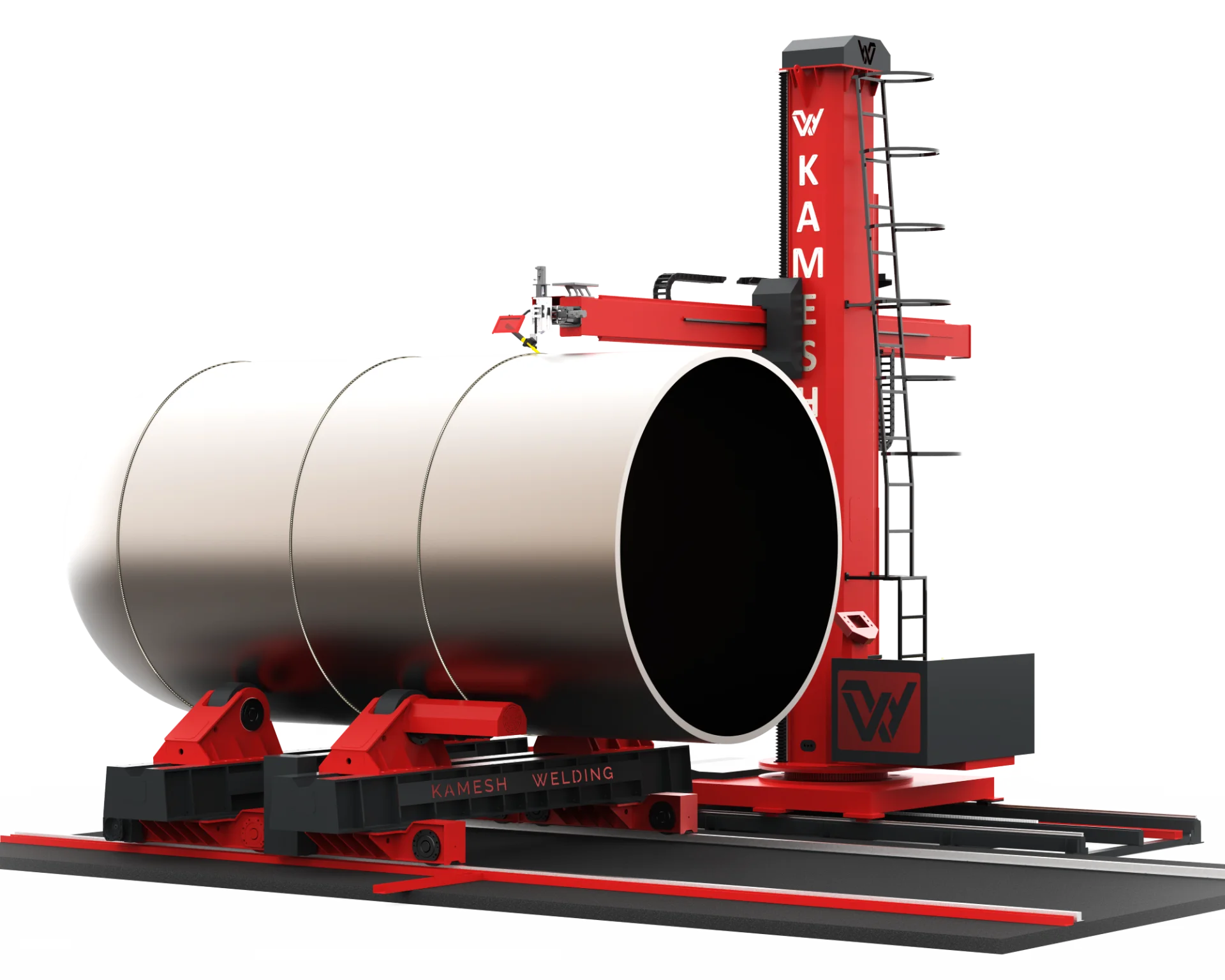

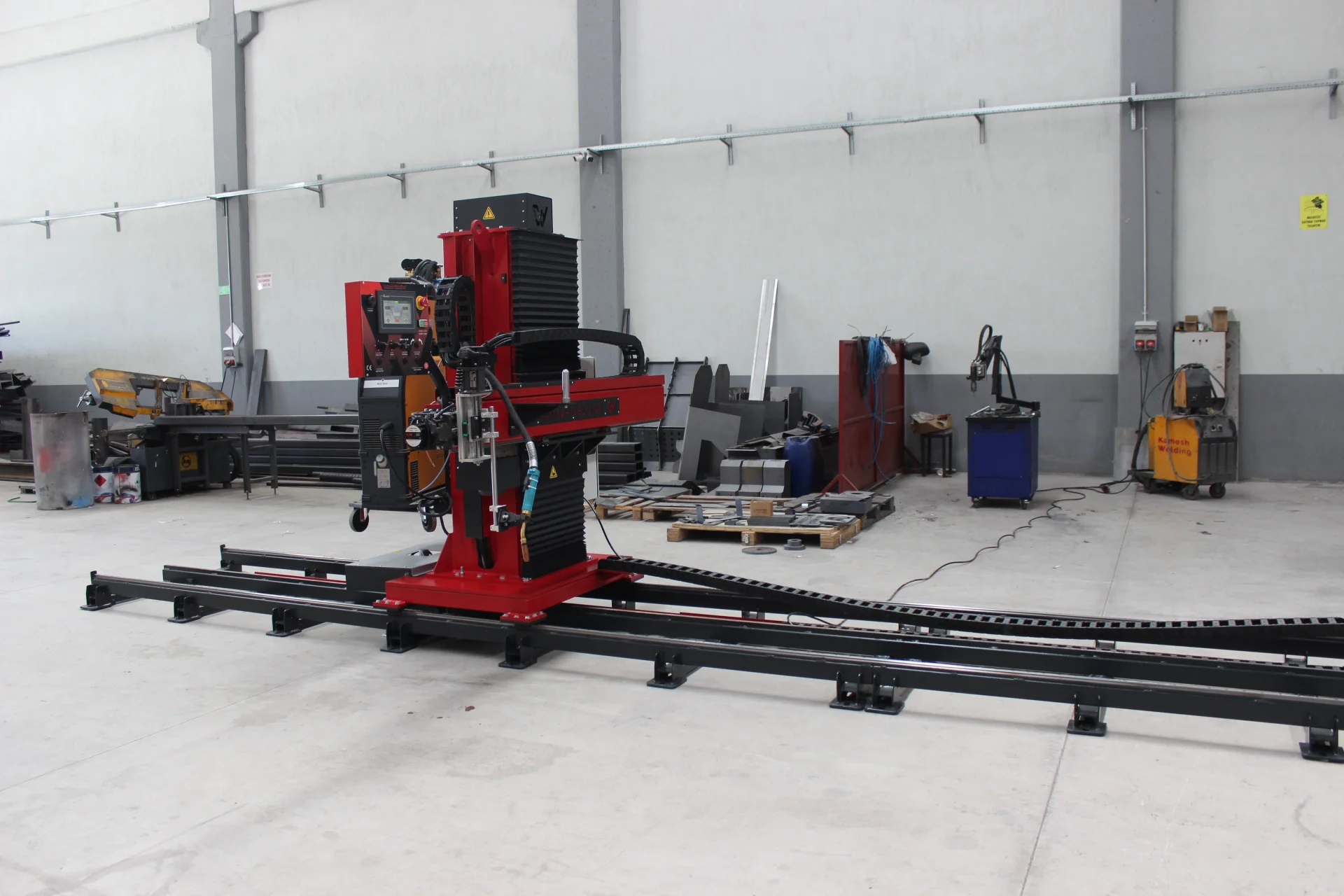

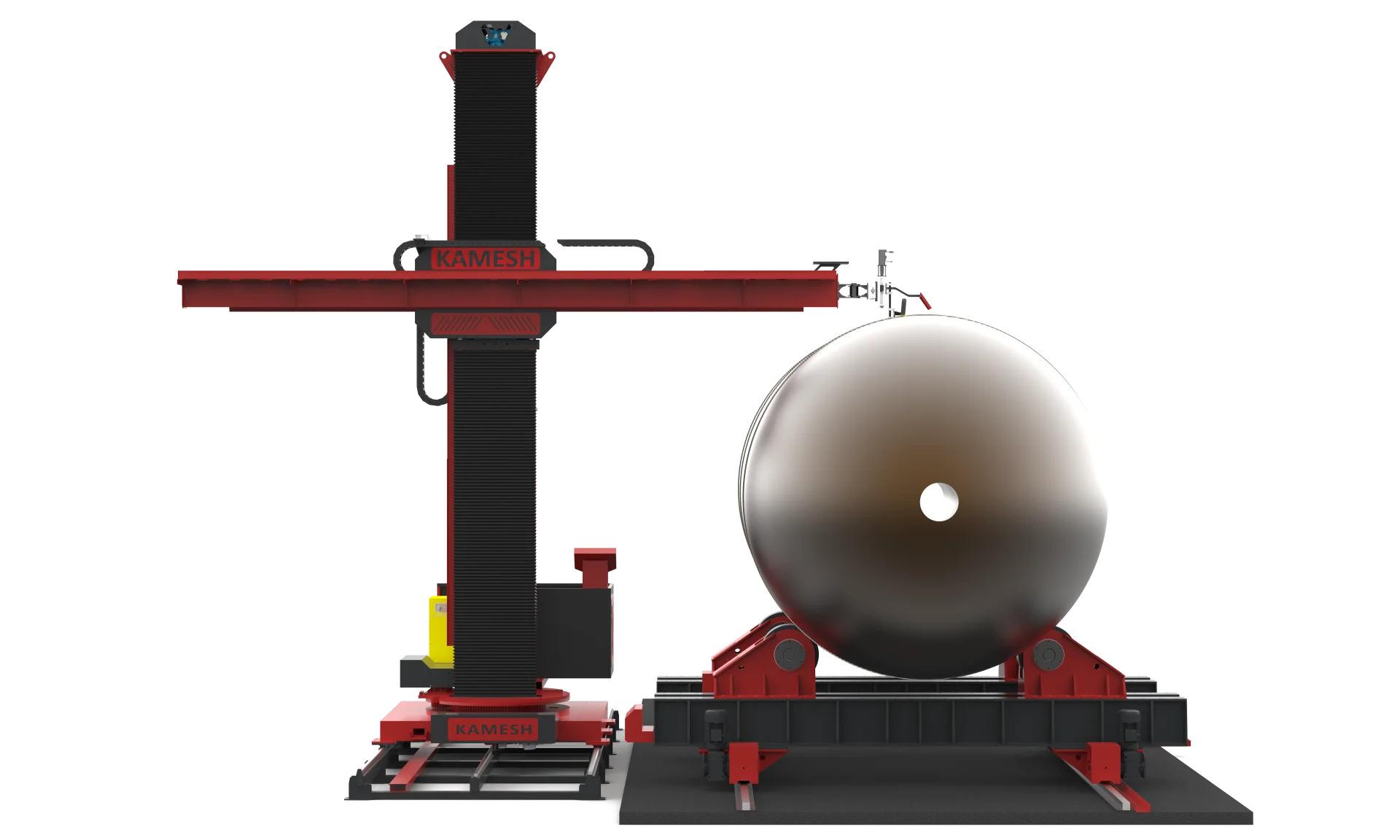

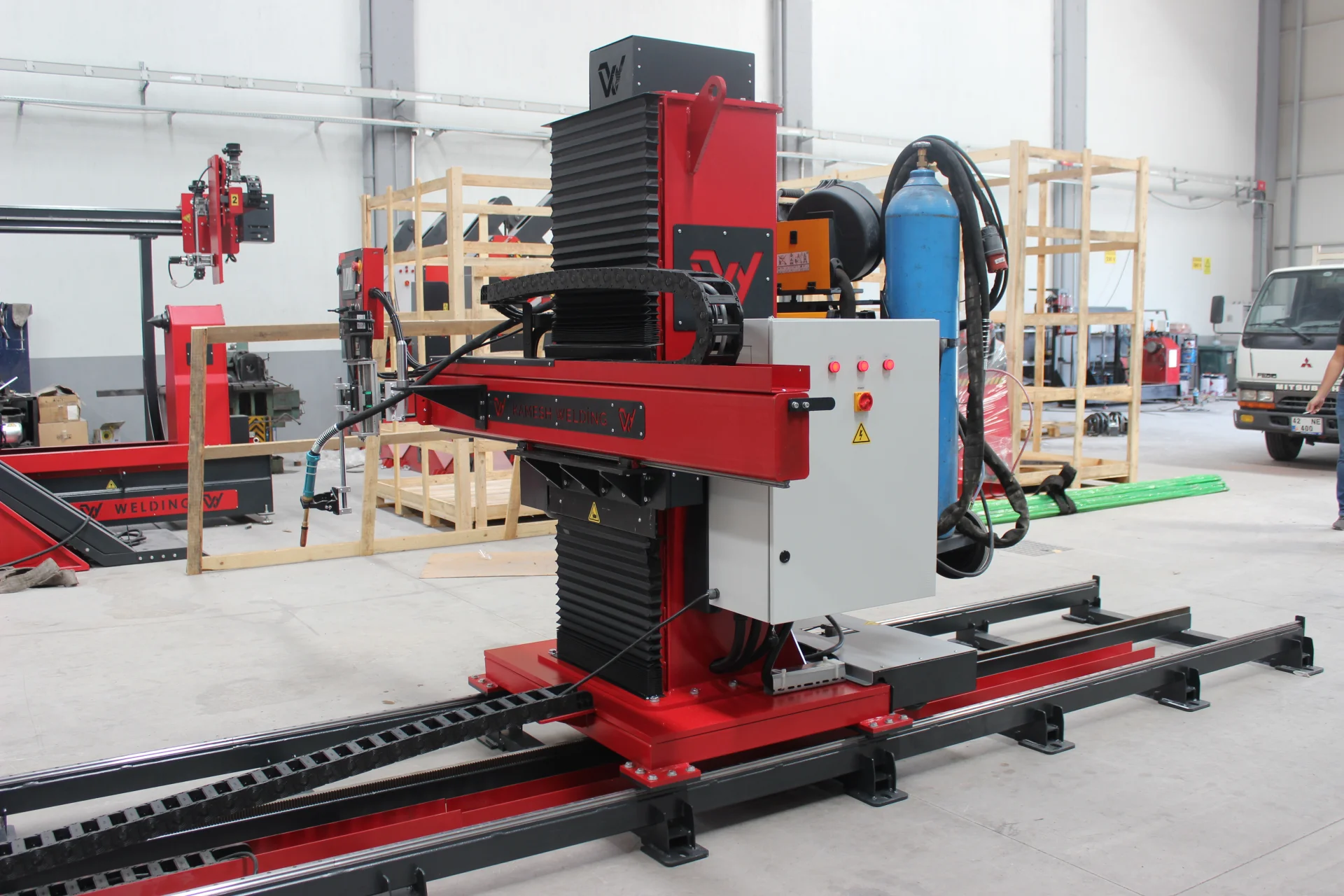

Kolon Bom Sistemleri; dairesel ve boyuna kaynak gibi çeşitli kaynak yöntemleri ile metal kapları, çelik konstrüksiyon gibi iş parçalarını tüm yönlerde kaynak yapabilen özel bir makinedir. Sabit veya hareket edebilen opsiyonları kullanıcı tarafından ihtiyaca göre seçilebilir. Operatör TIG, MIG, SAW, vb. gibi farklı kaynak makinelerini bağlayarak mükemmel kaynak çözümleri sunar.
Gerekli kaynak şartlarını oluşturmak için iş parçası üzerinde uygun şekilde yerleştirilen otomatik kaynak kafasıyla çevirici veya pozisyonlama ile bağımsız veya birleştirme şeklinde dairesel ve boy kaynak yapmak için geliştirilmiştir. Kolon Bom Sistemleri ful otomasyonlu yapısıyla kalitenin artırılmasına, üretim zamanının ve hata payının azaltılmasına, hassasiyete ve insanın ulaşabileceğinden çok daha fazla sürede sürekli kaynak yapmaya olanak sağlar.
Stardart Özellikler: Kolonun 360 derece dönebilmesini sağlamak için monte edilen döner tabla, dönme elle kilitlenebilme özelliğine sahiptir.
Tek eksende titresimşiz ve düzgün hareket etmesi için tüm yatay ve dikey rayların hassas şekilde işlenmiştir. Bom yatay hareketine ve kolon bom sisteminin ray üzerindeki hareketine değişken hızları sağlayabilmek için inverter sürücü takılmıştır. Bom’un dikey hareketinde otoblokajlı motor-redüktör grubu kullanılmıştır ve de ek olarak mekanik güvenlik sistemi yerleştirilmiştir. Bom’un dikey hareketinde hassas ilerlemesi için kolon’un içine yerleştirilen karşı denge sistemi yerleştirilmiştir ve bu sistem yüksek dayanıklılığa sahip zincir ve dişlileri kullanılarak sağlanmıştır. Tüm fonksiyonların sonlandırılmasında limit sviçleri kullanılmıştır ve standart güvenlik önlemleri alınmıştır. Tüm kablolamalar kablo kanallarıyla sağlanmıştır. Kaynak makinesi güç ünitesi kolon-bom arabası üzerinde en uygun yere yerleştirilmiştir, opsiyonel olarak değiştirilebilir. Bütün bu teknolojiler üretimin optimum verimle sağlanması amacıyla tasarlanmıştır.
| KWKBS2X2 | KWKBS3X3 | KWKBS4X3 | KWKBS4X4 | KWKBS4X5 | KWKBS5X4 | KWKBS5X5 |
|---|---|---|---|---|---|---|
| Maksimum Bom Taşıma Kap.(KG) | 300 | 300 | 300 | 300 | 300 | 300 |
| Bom Altı Mininum Yükseklik (MM) | 750 | 750 | 900 | 900 | 900 | 900 |
| Maksimum Tank Kaynatma Çapı (MM) | 2000 | 3000 | 4000 | 4000 | 4000 | 5000 |
| Maksimum Bom Uzama Boyu (MM) | 2000 | 3000 | 3000 | 4000 | 5000 | 4000 |
| Kolon Dönme Açısı (º) | 270 | 270 | 270 | 270 | 270 | 270 |
| Toplam Yükseklik (MM) | 3250 | 3250 | 5200 | 5200 | 5200 | 6500 |
| Bom Komple Boyu (MM) | 2550 | 3400 | 3400 | 4450 | 5500 | 4450 |
| Asansör Motoru (KW) | 1,1 | 1,1 | 1,1 | 0,55 | 1,1 | 1,1 |
| Renk | Kırmızı - Siyah | Kırmızı - Siyah | Kırmızı - Siyah | Kırmızı - Siyah | Kırmızı - Siyah | Kırmızı - Siyah |
| Kaynak Yöntemi | TIG/Gazaltı/ Tozaltı | TIG/Gazaltı/ Tozaltı | TIG/Gazaltı/ Tozaltı | TIG/Gazaltı/ Tozaltı | TIG/Gazaltı/ Tozaltı | TIG/Gazaltı/ Tozaltı |
